煉鐵過(guò)程實(shí)質(zhì)上是將鐵從其自然形態(tài)——礦石等含鐵化合物中還原出來(lái)的過(guò)程。煉鐵方法主要有高爐法、直接還原法、熔融還原法等，其原理是礦石在特定的氣氛中（還原物質(zhì)CO、H2、C；適宜溫度等）通過(guò)物化反應(yīng)獲取還原后的生鐵。生鐵除了少部分用于鑄造外，絕大部分是作為煉鋼原料。

高爐煉鐵是現(xiàn)代煉鐵的主要方法，鋼鐵生產(chǎn)中的重要環(huán)節(jié)。這種方法是由古代豎爐煉鐵發(fā)展、改進(jìn)而成的。盡管世界各國(guó)研究發(fā)展了很多新的煉鐵法，但由于高爐煉鐵技術(shù)經(jīng)濟(jì)指標(biāo)良好，工藝簡(jiǎn)單，生產(chǎn)量大,勞動(dòng)生產(chǎn)率高,能耗低，這種方法生產(chǎn)的鐵仍占世界鐵總產(chǎn)量的95％以上。

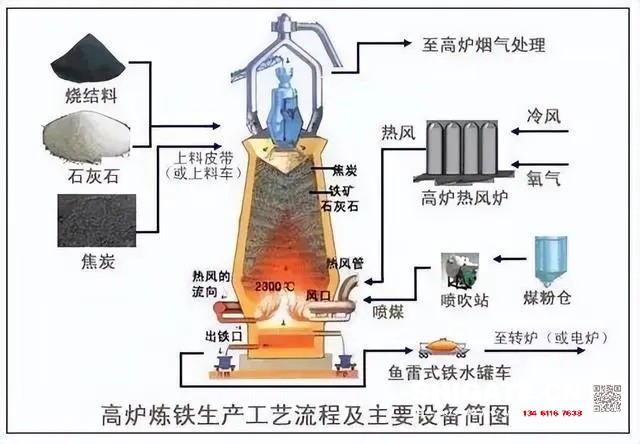

煉鐵工藝是是將含鐵原料（燒結(jié)礦、球團(tuán)礦或鐵礦）、燃料（焦炭、煤粉等）及其它輔助原料（石灰石、白云石、錳礦等）按一定比例自高爐爐頂裝入高爐，并由熱風(fēng)爐在高爐下部沿爐周的風(fēng)口向高爐內(nèi)鼓入熱風(fēng)助焦炭燃燒（有的高爐也噴吹煤粉、重油、天然氣等輔助燃料），在高溫下焦炭中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣。

原料、燃料隨著爐內(nèi)熔煉等過(guò)程的進(jìn)行而下降，在爐料下降和上升的煤氣相遇，先后發(fā)生傳熱、還原、熔化、脫炭作用而生成生鐵，鐵礦石原料中的雜質(zhì)與加入爐內(nèi)的熔劑相結(jié)合而成渣，爐底鐵水間斷地放出裝入鐵水罐，送往煉鋼廠。同時(shí)產(chǎn)生高爐煤氣，爐渣兩種副產(chǎn)品，高爐渣鐵主要礦石中不還原的雜質(zhì)和石灰石等熔劑結(jié)合生成，自渣口排出后，經(jīng)水淬處理后全部作為水泥生產(chǎn)原料；產(chǎn)生的煤氣從爐頂導(dǎo)出，經(jīng)除塵后，作為熱風(fēng)爐、加熱爐、焦?fàn)t、鍋爐等的燃料。

高爐煉鐵設(shè)備組成有：①高爐本體；②供料設(shè)備；③送風(fēng)設(shè)備；④噴吹設(shè)備；⑤煤氣處理設(shè)備；⑥渣鐵處理設(shè)備。

通常，輔助系統(tǒng)的建設(shè)投資是高爐本體的4~5倍。生產(chǎn)中，各個(gè)系統(tǒng)互相配合、互相制約，形成一個(gè)連續(xù)的、大規(guī)模的高溫生產(chǎn)過(guò)程。高爐開(kāi)爐之后，整個(gè)系統(tǒng)必須日以繼夜地連續(xù)生產(chǎn)，除了計(jì)劃?rùn)z修和特殊事故暫時(shí)休風(fēng)外，一般要到一代壽命終了時(shí)才停爐。

1、高爐

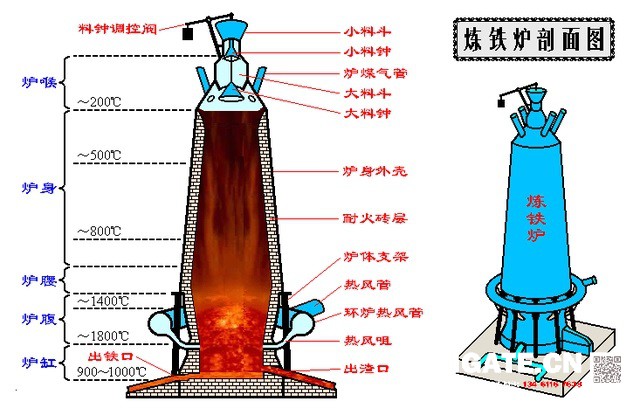

煉鐵豎爐用鋼板作爐殼，殼內(nèi)砌耐火磚內(nèi)襯。高爐本體自上而下分為爐喉、爐身、爐腰、爐腹 、爐缸5部分。由于高爐煉鐵技 術(shù)經(jīng)濟(jì)指標(biāo)良好，工藝 簡(jiǎn)單 ，生產(chǎn)量大，勞動(dòng)生產(chǎn)效率高，能耗低等優(yōu)點(diǎn)，故這種方法生產(chǎn)的鐵占世界鐵總產(chǎn)量的絕大部分。

高爐生產(chǎn)時(shí)從爐頂裝入鐵礦石、焦炭、造渣用熔劑（石灰石），從位于爐子下部沿爐周的風(fēng)口吹入經(jīng)預(yù)熱的空氣。在高溫下焦炭（有的高爐也噴吹煤粉、重油、天然氣等輔助燃料）中的碳同鼓入空氣中的氧燃燒生成的一氧化碳和氫氣，在爐內(nèi)上升過(guò)程中除去鐵礦石中的氧，從而還原得到鐵。煉出的鐵水從鐵口放出。

鐵礦石中未還原的雜質(zhì)和石灰石等熔劑結(jié)合生成爐渣，從渣口排出。產(chǎn)生的煤氣從爐頂排出，經(jīng)除塵后，作為熱風(fēng)爐、加熱爐、焦?fàn)t、鍋爐等的燃料。高爐冶煉的主要產(chǎn)品是生鐵 ，還有副產(chǎn)高爐渣和高爐煤氣。

2、高爐除塵器

用來(lái)收集高爐煤氣中所含灰塵的設(shè)備。高爐用除塵器有重力除塵器、離心除塵器、旋風(fēng)除塵器、洗滌塔、文氏管、洗氣機(jī)、電除塵器、布袋除塵器等。粗粒灰塵（＞60～90um），可用重力除塵器、離心除塵器及旋風(fēng)除塵器等除塵；細(xì)粒灰塵則需用洗氣機(jī)、電除塵器等除塵設(shè)備。

3、高爐鼓風(fēng)機(jī)

高爐最重要的動(dòng)力設(shè)備。它不但直接提供高爐冶煉所需的氧氣，而且提供克服高爐料柱阻力所需的氣體動(dòng)力。現(xiàn)代大、中型高爐所用的鼓風(fēng)機(jī)，大多用汽輪機(jī)驅(qū)動(dòng)的離心式鼓風(fēng)機(jī)和軸流式鼓風(fēng)機(jī)。近年來(lái)使用大容量同步電動(dòng)鼓風(fēng)機(jī)。這種鼓風(fēng)機(jī)耗電雖多，但啟動(dòng)方便，易于維修，投資較少。高爐冶煉要求鼓風(fēng)機(jī)能供給一定量的空氣，以保證燃燒一定的碳；其所需風(fēng)量的大小不僅與爐容成正比，而且與高爐強(qiáng)化程度有關(guān)、一般按單位爐容2.1～2.5m3／min的風(fēng)量配備。但實(shí)際上不少的高爐考慮到生產(chǎn)的發(fā)展，配備的風(fēng)機(jī)能力都大于這一比例

4、高爐熱風(fēng)爐

熱風(fēng)爐是為高爐加熱鼓風(fēng)的設(shè)備，是現(xiàn)代高爐不可缺少的重要組成部分。現(xiàn)代熱風(fēng)爐是一種蓄熱式換熱器。目前風(fēng)溫水平為1000℃~1200 ℃ ，高的為1250 ℃~1350 ℃ ，最高可達(dá)1450 ℃~1550 ℃。

提高風(fēng)溫可以通過(guò)提高煤氣熱值、優(yōu)化熱風(fēng)爐及送風(fēng)管道結(jié)構(gòu)、預(yù)熱煤氣和助燃空氣、改善熱風(fēng)爐操作等技術(shù)措施來(lái)實(shí)現(xiàn)。理論研究和生產(chǎn)實(shí)踐表明，采用優(yōu)化的熱風(fēng)爐結(jié)構(gòu)、提高熱風(fēng)爐熱效率、延長(zhǎng)熱風(fēng)爐壽命是提高風(fēng)溫的有效途徑。

5、鐵水罐車

鐵水罐車用于運(yùn)送鐵水，實(shí)現(xiàn)鐵水在脫硫跨與加料跨之間的轉(zhuǎn)移或放置在混鐵爐下，用于高爐或混鐵爐等出鐵。

高爐煉鐵用的原料

高爐冶煉用的原料主要由鐵礦石、燃料（焦炭）和熔劑（石灰石）三部分組成。

通常，冶煉1噸生鐵需要1.5-2.0噸鐵礦石，0.4-0.6噸焦炭，0.2-0.4噸熔劑，總計(jì)需要2-3噸原料。為了保證高爐生產(chǎn)的連續(xù)性，要求有足夠數(shù)量的原料供應(yīng)。

因此，無(wú)論是生鐵廠家還是鋼廠采購(gòu)原料的工作是尤其重要。

生鐵的冶煉雖原理相同，但由于方法不同、冶煉設(shè)備不同，所以工藝流程也不同。下面分別簡(jiǎn)單予以介紹。

高爐生產(chǎn)是連續(xù)進(jìn)行的。一代高爐（從開(kāi)爐到大修停爐為一代）能連續(xù)生產(chǎn)幾年到十幾年。生產(chǎn)時(shí)，從爐頂（一般爐頂是由料種與料斗組成，現(xiàn)代化高爐是鐘閥爐頂和無(wú)料鐘爐頂）不斷地裝入鐵礦石、焦炭、熔劑，從高爐下部的風(fēng)口吹進(jìn)熱風(fēng)（1000～1300攝氏度），噴入油、煤或天然氣等燃料。裝入高爐中的鐵礦石，主要是鐵和氧的化合物。在高溫下，焦炭中和噴吹物中的碳及碳燃燒生成的一氧化碳將鐵礦石中的氧奪取出來(lái)，得到鐵，這個(gè)過(guò)程叫做還原。鐵礦石通過(guò)還原反應(yīng)煉出生鐵，鐵水從出鐵口放出。鐵礦石中的脈石、焦炭及噴吹物中的灰分與加入爐內(nèi)的石灰石等熔劑結(jié)合生成爐渣，從出鐵口和出渣口分別排出。煤氣從爐頂導(dǎo)出，經(jīng)除塵后，作為工業(yè)用煤氣。現(xiàn)代化高爐還可以利用爐頂?shù)母邏海脤?dǎo)出的部分煤氣發(fā)電。

生鐵是高爐產(chǎn)品（指高爐冶煉生鐵），而高爐的產(chǎn)品不只是生鐵，還有錳鐵等，屬于鐵合金產(chǎn)品。錳鐵高爐不參加煉鐵高爐各種指標(biāo)的計(jì)算。高爐煉鐵過(guò)程中還產(chǎn)生副產(chǎn)品水渣、礦渣棉和高爐煤氣等。

高爐煉鐵的特點(diǎn)：規(guī)模大，不論是世界其它國(guó)家還是中國(guó)，高爐的容積在不斷擴(kuò)大，如我國(guó)某鋼廠高爐是4063立方米，日產(chǎn)生鐵超過(guò)10000噸，爐渣4000多噸，日耗焦4000多噸。

目前國(guó)內(nèi)單一性生鐵廠家，高爐容積也以達(dá)到500左右立方米，但多數(shù)仍維持在100-300立方米之間，甚至仍存在100立方米以下的高耗能高污染的小高爐，其產(chǎn)品質(zhì)量參差不齊，公布分散，不具有期規(guī)模性，更不能與國(guó)際上的鋼鐵廠相比。

高爐爐殼：現(xiàn)代化高爐廣泛使用焊接的鋼板爐殼，只有極少數(shù)最小的土高爐才用鋼箍加固的磚殼。爐殼的作用是固定冷卻設(shè)備，保證高爐砌體牢固，密封爐體，有的還承受爐頂載荷。爐殼除承受巨大的重力外，還要承受熱應(yīng)力和內(nèi)部的煤氣壓力，有時(shí)要抵抗崩料、坐料甚至可能發(fā)生的煤氣爆炸的突然沖擊，因此要有足夠的強(qiáng)度。爐殼外形尺寸應(yīng)與高爐內(nèi)型、爐體各部厚度、冷卻設(shè)備結(jié)構(gòu)形式相適應(yīng)。

爐喉：高爐本體的最上部分，呈圓筒形。爐喉既是爐料的加入口，也是煤氣的導(dǎo)出口。它對(duì)爐料和煤氣的上部分布起控制和調(diào)節(jié)作用。爐喉直徑應(yīng)和爐缸直徑、爐腰直徑及大鐘直徑比例適當(dāng)。爐喉高度要允許裝一批以上的料，以能起到控制爐料和煤氣流分布為限。

爐身：高爐鐵礦石間接還原的主要區(qū)域，呈圓錐臺(tái)簡(jiǎn)稱圓臺(tái)形，由上向下逐漸擴(kuò)大，用以使?fàn)t料在遇熱發(fā)生體積膨脹后不致形成料拱，并減小爐料下降阻找力。爐身角的大小對(duì)爐料下降和煤氣流分布有很大影響。

爐腰：高爐直徑最大的部位。它使?fàn)t身和爐腹得以合理過(guò)渡。由于在爐腰部位有爐渣形成，并且粘稠的初成渣會(huì)使?fàn)t料透氣性惡化，為減小煤氣流的阻力，在渣量大時(shí)可適當(dāng)擴(kuò)大爐腰直徑，但仍要使它和其他部位尺寸保持合適的比例關(guān)系，比值以取上限為宜。爐腰高度對(duì)高爐冶煉過(guò)程影響不很顯著，一般只在很小范圍內(nèi)變動(dòng)。

爐腹：高爐熔化和造渣的主要區(qū)段，呈倒錐臺(tái)形。為適應(yīng)爐料熔化后體積收縮的特點(diǎn)，其直徑自上而下逐漸縮小，形成一定的爐腹角。爐腹的存在，使燃燒帶處于合適位置，有利于氣流均勻分布。爐腹高度隨高爐容積大小而定，但不能過(guò)高或過(guò)低，一般為3．0～3．6m。爐腹角一般為79～82 ；過(guò)大，不利于煤氣流分布；過(guò)小，則不利于爐料順行。

爐缸：高爐燃料燃燒、渣鐵反應(yīng)和貯存及排放區(qū)域，呈圓筒形。出鐵口、渣口和風(fēng)口都設(shè)在爐缸部位，因此它也是承受高溫煤氣及渣鐵物理和化學(xué)侵蝕最劇烈的部位，對(duì)高爐煤氣的初始分布、熱制度、生鐵質(zhì)量和品種都有極重要的影響。

爐底：高爐爐底砌體不僅要承受爐料、渣液及鐵水的靜壓力，而且受到1400～4600℃的高溫、機(jī)械和化學(xué)侵蝕、其侵蝕程度決定著高爐的一代壽命。只有砌體表面溫度降低到它所接觸的渣鐵凝固溫度，并且表面生成渣皮（或鐵殼），才能阻止其進(jìn)一步受到侵蝕，所以必需對(duì)爐底進(jìn)行冷卻。通常采用風(fēng)冷或水冷。目前我國(guó)大中型高爐大都采用全碳磚爐底或碳磚和高鋁磚綜合爐底，大大改善了爐底的散熱能力。

爐基：它的作用是將所集中承擔(dān)的重量按照地層承載能力均勻地傳給地層，因而其形狀都是向下擴(kuò)大的。高爐和爐基的總重量常為高爐容積的10～18倍（噸）。爐基不許有不均勻的下沉，一般爐基的傾斜值不大于0.1％～0．5％。高爐爐基應(yīng)有足夠的強(qiáng)度和耐熱能力，使其在各種應(yīng)力作用下不致產(chǎn)生裂縫。爐基常做成圓形或多邊形，以減少熱應(yīng)力的不均勻分布。

爐襯：高爐爐襯組成高爐的工作空間，并起到減少高爐熱損失、保護(hù)爐殼和其它金屬結(jié)構(gòu)免受熱應(yīng)力和化學(xué)侵蝕的作用。爐襯是用能夠抵抗高溫作用的耐火材料砌筑而成的。爐襯的損壞受多種因素的影響，各部位工作條件不同，受損壞的機(jī)理也不同，因此必須根據(jù)部位、冷卻和高爐操作等因素，選用不同的耐火材料。

爐喉護(hù)板：爐喉在爐料頻繁撞擊和高溫的煤氣流沖刷下，工作條件十分惡劣，維護(hù)其圓筒形狀不被破壞是高爐上部調(diào)節(jié)的先決條件。為此，在爐喉設(shè)置保護(hù)板（鋼磚）。小高爐的爐喉保護(hù)板可以用鑄鐵做成開(kāi)口的匣子形狀；大高爐的爐喉護(hù)板則用100～150mm厚的鑄鋼做成。爐喉護(hù)板主要有塊狀、條狀和變徑幾種形式。變徑爐喉護(hù)板還起著調(diào)節(jié)爐料和煤氣流分布的作用。

高爐解體

為了在操作技術(shù)上能正確處理高爐冶煉中經(jīng)常出現(xiàn)的復(fù)雜現(xiàn)象，就要切實(shí)了解爐內(nèi)狀況。在盡量保持高爐的原有生產(chǎn)狀態(tài)下停爐、注水冷卻或充氮冷卻后，對(duì)從爐喉的爐料開(kāi)始一直到爐底的積鐵所進(jìn)行的細(xì)致的解體調(diào)查，稱為高爐解體調(diào)查。它雖不能完全了解高爐生產(chǎn)的動(dòng)態(tài)情況，但對(duì)了解高爐過(guò)程、強(qiáng)化高爐冶煉很有參考價(jià)值。

高爐冷卻裝置

高爐爐襯內(nèi)部溫度高達(dá)1400℃，一般耐火磚都要軟化和變形。高爐冷卻裝置是為延長(zhǎng)磚襯壽命而設(shè)置的，用以使?fàn)t襯內(nèi)的熱量傳遞出動(dòng)，并在高爐下部使?fàn)t渣在爐襯上冷凝成一層保護(hù)性渣皮，按結(jié)構(gòu)不同，高爐冷卻設(shè)備大致可分為：外部噴水冷卻、風(fēng)口渣口冷卻、冷卻壁和冷卻水箱以及風(fēng)冷(水冷)爐底等裝置。

高爐灰

也叫爐塵，系高爐煤氣帶出的爐料粉末。其數(shù)量除了與高爐冶煉強(qiáng)度、爐頂壓力有關(guān)外，還與爐料的性質(zhì)有很大關(guān)系。爐料粉末多，帶出的爐塵量就大。目前，每煉一噸鐵約有 10～100kg的高爐灰。高爐灰通常含鐵40％左右，并含有較多的碳和堿性氧化物；其主要成分是焦末和礦粉。燒結(jié)料中加入部分高爐灰，可節(jié)約熔劑和降低燃料消耗。

高爐基本操作制度

1、爐前操作的任務(wù)

①、利用開(kāi)口機(jī)、泥炮、堵渣機(jī)等專用設(shè)備和各種工具，按規(guī)定的時(shí)間分別打開(kāi)渣、鐵口，放出渣、鐵，并經(jīng)渣鐵溝分別流人渣、鐵罐內(nèi)，渣鐵出完后封堵渣、鐵口，以保證高爐生產(chǎn)的連續(xù)進(jìn)行。

②、完成渣、鐵口和各種爐前專用設(shè)備的維護(hù)工作。

③、制作和修補(bǔ)撇渣器、出鐵主溝及渣、鐵溝。

④、更換風(fēng)、渣口等冷卻設(shè)備及清理渣鐵運(yùn)輸線等一系列與出渣出鐵相關(guān)的工作。

2、高爐爐況穩(wěn)定順行：一般是指爐內(nèi)的爐料下降與煤氣流上升均勻，爐溫穩(wěn)定充沛，生鐵合格，高產(chǎn)低耗。

3、操作制度：根據(jù)高爐具體條件(如高爐爐型、設(shè)備水平、原料條件、生產(chǎn)計(jì)劃及品種指標(biāo)要求)制定的高爐操作準(zhǔn)則。

4、高爐基本操作制度：裝料制度、送風(fēng)制度、爐缸熱制度和造渣制度。
